АВВГ, АВВГнг

Кабельная продукция

Код: [76]



Описание

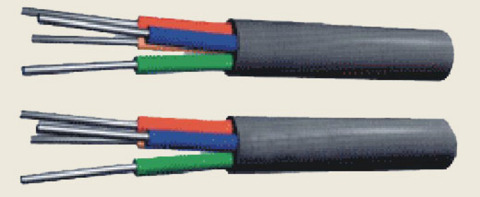

АВВГ, АВВГнг — кабель силовой с алюминиевыми жилами, с ПВХ изоляцией и в ПВХ оболочке

ПРИМЕНЕНИЕ

Кабель АВВГ используется для передачи и распределения электроэнергии в стационарных установках на номинальное переменное напряжение 660 В и 1000В частоты 50 Гц. Кабель АВВГ используется для прокладки в сухих и влажных производственных помещениях, на специальных кабельных эстакадах, в блоках, а также для прокладки на открытом воздухе.

Кабели АВВГ не распространяют горение при одиночной прокладке. Кабели марки АВВГнг не распространяют горение при прокладке в пучках.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

кабель АВВГ
Диапазон температур эксплуатации кабеля АВВГ — от —50°С до +50°С
Относительная влажность воздуха при температуре до +35°С — до 98%
Прокладка и монтаж кабелей АВВГ без предворительного подогрева производится при температуре не ниже — —15°С
Минимальный радиус изгиба при прокладке:
кабелей АВВГ одножильных — 10 наружных диаметров
кабелей АВВГ многожильных — 7.5 наружных диаметров
Номинальная частота — 50 Гц
Испытательное переменное непряжение частотой 50 Гц:
на напряжение 0,66 кВ — 3 кВ
на напряжение 1 кВ — 3.5 кВ
Длительно допустимая температура нагрева жил кабелей АВВГ при эксплуатации — +70°С
Срок службы кабеля АВВГ — 30 лет

КОНСТРУКЦИЯ

кабель АВВГ


ТОКОПРОВОДЯЩАЯ ЖИЛА кабеля АВВГ — алюминиевая, однопроволочная или многопроволочная, круглой или секторной формы, 1 или 2 класса по ГОСТ 22483.


ИЗОЛЯЦИЯ кабеля АВВГ — из поливинилхлоридного пластиката (ПВХ). Изолированные жилы многожильных кабелей имеют отличительную расцветку. Изоляция нулевых жил выполняется голубого цвета. Изоляция жил заземления выполняется двухцветной (желто-зеленой расцветки).


СТРУКТУРА кабеля АВВГ — изолированные жилы двух-, трех-, четырех— и пятижильных кабелей скручены; двухжильные кабели имеют жилы одинакового сечения; трех-, четырех— и пятижильные имеют все жилы одинакового сечения или одну жилу меньшего сечения (жилу заземления или нулевую).


ОБОЛОЧКА кабеля АВВГ — из ПВХ пластиката, в кабелях марки АВВГнг из ПВХ пластиката пониженной горючести.
