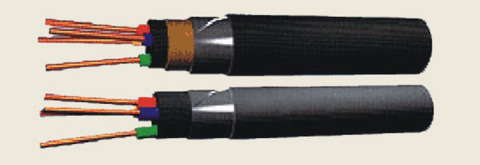

ВБбШв, ВБбШвнг — силовой кабель с медными жилами

Кабельная продукция

Код: [77]



Описание

ВБбШв, ВБбШвнг — силовой кабель с медными жилами, с ПВХ изоляцией с защитным покровом типа БбШв

ПРИМЕНЕНИЕ
кабель ВБбШв, ВБбШвнг

Для передачи и распределения электроэнергии в стационарных установках на номинальное переменное напряжение 660 В и 1000В частоты 50 Гц, одножильные кабели марки ВБбШвнг применяются в сетях постоянного напряжения до 2500 В.

Для прокладки в земле (траншеях), помещениях, туннелях, каналах, шахтах (кроме прокладки в блоках), а также на открытом воздухе, если кабель не подвергается значительным растягивающим усилиям, но при наличии опасности механических повреждений в процессе эксплуатации. Кабели марки ВБбШв не распространяют горение при одиночной прокладке. Кабели марки ВБбШвнг также применяются для пркладки в кабельных сооружениях, помещениях и в сооружениях метрополитенов, в т. ч. пожароопасных и взрывоопасных зонах при отсутствии растягивающих усилий в процессе эксплуатации.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

кабель ВБбШв, ВБбШвнг
Диапазон температур эксплуатации — от —50°С до +50°С
Относительная влажность воздуха при температуре до +35°С — до 98%
Прокладка и монтаж кабелей без предворительного подогрева производится при температуре не ниже — —15°С
Минимальный радиус изгиба при прокладке:
кабелей одножильных — 7.5 наружных диаметров
кабелей многожильных — 10 наружных диаметров
Номинальная частота — 50 Гц
Испытательное переменное непряжение частотой 50 Гц:
на напряжение 0,66 кВ — 3 кВ
на напряжение 1 кВ — 3.5 кВ
Длительно допустимая температура нагрева жил кабелей при эксплуатации — +70°С
Строительная длина кабелей для сечений основных жил:
от 2,5 до 16мм2 — 450 м
от 25 до 70 мм2 — 300 м
от 95мм2 и выше — 200 м
Срок службы — 30 лет

КОНСТРУКЦИЯ

кабель ВБбШв, ВБбШвнг


ТОКОПРОВОДЯЩАЯ ЖИЛА — медная, однопроволочная или многопроволочная, круглой или секторной формы, 1 или 2 класса по ГОСТ 22483.


ИЗОЛЯЦИЯ — из поливинилхлоридного пластиката (ПВХ). Изолированные жилы многожильных кабелей имеют отличительную расцветку. Изоляция нулевых жил выполняется голубого цвета. Изоляция жил заземления выполняется двухцветной (желто-зеленой расцветки).


СТРУКТУРА — изолированные жилы двух-, трех— и четырехжильных кабелей скручены; двухжильные кабели имеют жилы одинакового сечения; трех— и четырехжильные имеют все жилы одинакового сечения или одну жилу меньшего сечения (жилу заземления или нулевую).


ПОЯСНАЯ ИЗОЛЯЦИЯ — в кабелях с защитным покровом типа БбШв выпрессована из ПВХ пластиката, или материала изоляции, или другого материала.


ЗАЩИТНЫЙ ПОКРОВ — типа БбШв:
броня из двух стальных лент, наложенных так, чтобы верхняя лента перекрывала зазоры между витками нижней ленты;
защитный шланг выпрессованный из ПВХ пластиката, в кабелях марки ВБбШвнг из ПВХ пластиката пониженной горючести.
