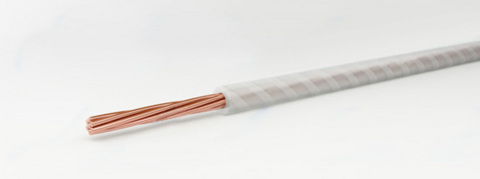

Провод МГТФ

Кабельная продукция

Код: [90]



Описание

МГТФ ТУ 16-505.185-71.
Провод мгтф или как его иногда называют кабель мгтф, состоит из десятков тонких мелких медных проволок скрученных между собой в токопроводящую жилу. Маркировка провода МГТФ расшифровывается как: «Провод многопроволочный гибкий с фторопластовой нагревостойкой изоляцией». Гибкость кабеля напрямую зависит от количества тонких медных проволок входящих в состав провода. Чем больше жил, тем соответственно повышается гибкость провода.
Провод монтажный МГТФ в исполнении УХЛ применяется в «теплых влажных», «жарких сухих» и «очень жарких сухих» климатических районах по ГОСТ 16350. Провод МГТФ может эксплуатироваться в жарких и умеренных климатических зонах, при температуре окружающей среды выше 40С и относительной влажности выше 80%. Кабель МГТФ прошел трехмесячные лабораторные испытания в южной и северной полосе России. Отлично зарекомендовал себя при любых погодных условиях.
Провод МГТФ применяется в авиационной промышленности, судостроительстве и бытовых работах. Служит надежным проводником электрической энергии. Является важной частью электроустановок и другой аппаратуры. Кабель используют для прокладки внутри и снаружи помещений. Провод монтажный мгтф применяются в основном короткими отрезками средней длины 15 метров. Как правило используются для неподвижной прокладки внутри межблоковых коробов и соединении приборов, аппаратов и других электрических и радиотехнических устройств. Монтажный кабель мгтф имеет один цвет, для лучшего распознавания монтажных проводов их внешние изоляционные оболочки обычно помечают цапон лаком в различные цвета. Провод мгтф не предназначен для работы при механических нагрузках.
Провод мгтф технические характеристики.
Провод МГТФ состоит из одного или нескольких проводников, изолированных друг от друга. Изоляция провода МГТФ состоит из незапекаемой фторопластовой пленки. Качество изоляции проверяется согласно ТУ на торцевом срезе изготовленного провода.
Изоляция кабеля рассчитана на напряжение до 250В, частота до 5кГц.
В Проводе мгтф диаметр и сечение закладываются в названии позиции. Провод мгтф имеет стандартные жилы, прописанные в ТУ 16-505.185-71 завода (мгтф - 0.03, мгтф - 0.05, мгтф - 0.07, мгтф - 0.10, мгтф - 0.12, мгтф - 0.14, мгтф - 0.20, мгтф - 0.35, мгтф - 0.75, мгтф - 1.00), где цифра обозначает сечение.

Завод выпускает и экранированый провод: МГТФЭ-0,07, МГТФЭ-0,10, МГТФЭ-0,12, МГТФЭ-0,14, МГТФЭ-0,20, МГТФЭ-0,35 а также эранированый с несколькими проводами: МГТФЭ2*0,07, МГТФЭ2*0,12, МГТФ2*0,14, МГТФЭ2*0,20, МГТФЭ2*0,35, МГТФЭ3*0,07, МГТФЭ3*0,12, МГТФЭ3*0,14, МГТФЭ3*0,14, МГТФЭ3*0,20, МГТФЭ3*0,35, МГТФЭ4*0,07, МГТФЭ4*0,12, МГТФЭ4*0,14, МГТФЭ4*0,20, МГТФЭ4*0,35. Например: провод мгтф-0,20 имеет сечение 0,2мм. Электрическое сопротивление данного провода составляет не более 105 Ом на 1 километр.
