Счетчик газа турбинный ЛГ-К-80Ех

Счетчики

Код: [148]



Описание

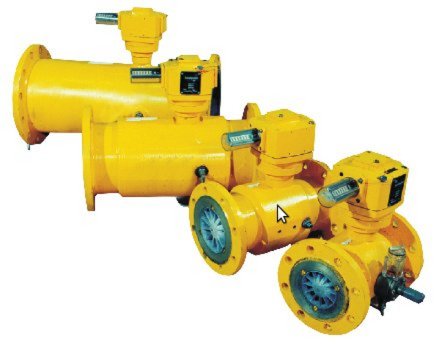

Турбинный счетчик газа ЛГ и ЛГ-К-80Ех G100 и 160
Турбинные счетчики ЛГ предназначены для коммерческого учета объемного количества неагреcсивных газов и преобразования расхода газа в импульсный и частотно-импульсный сигналы и применяются для работы в системах контроля, регулирования и управления технологическими процессами.
Измеряемая среда: природный и другие газы, плотностью не менее 0,67 кг/м?, которые допускают контакт с маслом.
Счетчики с выходным импульсным сигналом ЛГ-К-Ех предназначены для работы с корректорами. Счетчики газа ЛГ-К-Ех имеют выходной низкочастотный сигнал для роботы с электронными вычислителями объема газа. являются взрывозащищенными, имеют маркировку взрывоэащиты 1ExibllBT3"X».
Счетчики измеряют количество движущегося в трубопроводе газа при действующих давлении и температуре. Коммерческому учету подвергается газ, параметры которого приведены к нормальным условиям. Ориентировочно коммерческое количество газа рассчитывается умножением показаний отсчетного приспособления на значение абсолютного давления (Рабс = Рр + Ратм).

Технические характеристики


Наименование параметров
Значение параметров
ЛГК-80-Ех
Номинальный расход, Qnom. м3/час  100  160
Максимальный расход, Qmax. м3/час  160  250
Минимальный расход, Qmin. м3/час  16  12,5
Порог чувствителности, м3/час, не более  2,4  3,75
Диапазон измерений  1:10  1:20; 1:30
 Минимальное рабочее давление газа кПа, должно привышать
1,2
 Максимальное рабочее давление газа МПа
6,3; 10; 16; 25; 40; 63; 80

 Пределы основной погрешности, %

Qmin<=Q

Qt<=Q<=Qmax


+-2,0

+-1,0

 Количество разрядов отсечного механизма
8
 Номинальный диаметр Ду.
80
 Выходной сигнал (типа сухой контакт) НЧ имп/м3  10  1

 Условия эксплуатации:

температура, С

относительная влажность, % до


от -30 до +60

95
