Счетчик газа турбинный ЛГ-К-200Ех

Счетчики

Код: [152]



Описание

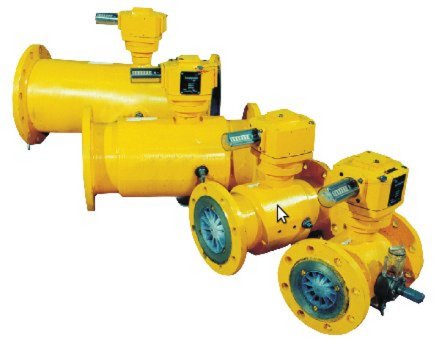

Турбинный счетчик газа ЛГ и ЛГ-К-200Ех G1000 и 1600
Турбинные счетчики ЛГ предназначены для коммерческого учета объемного количества неагреcсивных газов и преобразования расхода газа в импульсный и частотно-импульсный сигналы и применяются для работы в системах контроля, регулирования и управления технологическими процессами.
Измеряемая среда: природный и другие газы, плотностью не менее 0,67 кг/м?, которые допускают контакт с маслом.
Счетчики с выходным импульсным сигналом ЛГ-К-Ех предназначены для работы с корректорами. Счетчики газа ЛГ-К-Ех имеют выходной низкочастотный сигнал для роботы с электронными вычислителями объема газа. являются взрывозащищенными, имеют маркировку взрывоэащиты 1ExibllBT3"X».
Счетчики измеряют количество движущегося в трубопроводе газа при действующих давлении и температуре. Коммерческому учету подвергается газ, параметры которого приведены к нормальным условиям. Ориентировочно коммерческое количество газа рассчитывается умножением показаний отсчетного приспособления на значение абсолютного давления (Рабс = Рр + Ратм).

Технические характеристики

 Наименование параметров  Значение параметров
 ЛГК-200-Ех
  Номинальный расход, Qnom. м3/час  1000  1600
 Максимальный расход, Qmax. м3/час  1600  2500
 Минимальный расход, Qmin. м3/час  50; 80  80; 130
 Порог чувствителности, м3/час, не более  24  37,5
 Диапазон измерений  1:20;  1:30
Минимальное рабочее давление газа кПа, должно привышать  1,7
Максимальное рабочее давление газа МПа  6,3; 10; 16; 25; 40; 63; 80
 Пределы основной погрешности, %

Qmin<=Q

Qt<=Q<=Qmax



+-2,0

+-1,0

 Количество разрядов отсечного механизма  9
Номинальный диаметр Ду.  200
Выходной сигнал (типа сухой контакт) НЧ имп/м3  1
Условия эксплуатации:

температура, С

относительная влажность, % до



от -30 до +60

95
