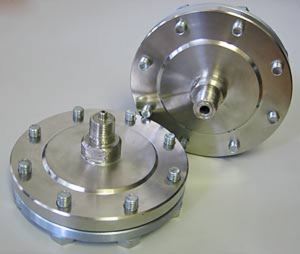

Разделители мембранные РМ 5319

КИП

Код: [168]



Описание

Разделители мембранные РМ 5319 предназначены для защиты внутренней полости чувствительных элементов измерительных устройств от попадания в нее сред. агрессивных, горячих, кристаллизующихся, несущих взвешенные твердые частицы, что может призвести к выхода из строя контролируемых рабочий процес приборов.

Соединение РМ5319 с измерительным устройством осуществляется с помощью соединительный рукав, поставляемый по требованию заказчика.

ТЕХНИЧЕСКИЕ ДАННЫЕ

Верхний предел измерения прибора РМ 5319 комплектуемого разделителем до 2,5(25) МПа, (кгс/см2):
 Объем упругого чувствительного элемента измерительного устройства, см3: для мод. 5319
40
 Дополнительная погрешность измерения, вносимая разделителями, соединенными с измерительными устройствами, не должна превышать +1% нормирующего устройства.

Температура измеряемой среды на входе разделителя РМ5319 должно соответствовать температурному диапазону  от -30С до + 60С.

Примечание. Разделители всегда применяются с соединительным рукавом, если температура измеряемой среды на входе разделителя выше температуры, установленной для работы измерительного устройства.


Материал деталей разделителей, контактирующих с измеряемой средой:
мембрана: сплав 36НХТЮ
фланец, корпус: ст. 12Х18Н10Т


Длина соединительного рукава, м: 2,5
По специального заказу длина рукава может быть увеличена до 10 м.

 Масса разделителей, кг, не более:
 для мод. 5319  3,0
