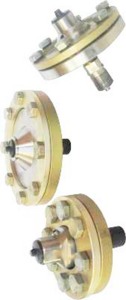

Мембранный разделитель РМ 5321

КИП

Код: [170]



Описание

Разделители мембранные РМ 5321 из нержавеющей стали предназначены для защиты внутренней полости чувствительных элементов измерительных устройств от попадания в нее сред. агрессивных, горячих, кристаллизующихся, несущих взвешенные твердые частицы, что может призвести к выхода из строя контролируемых рабочий процес приборов.

Соединение РМ5321 с измерительным устройством осуществляется с помощью соединительный рукав, поставляемый по требованию заказчика.

ТЕХНИЧЕСКИЕ ДАННЫЕ

Верхний предел измерения прибора РМ 5321 комплектуемого разделителем до 4(40) МПа, (кгс/см2):
  Объем упругого чувствительного элемента измерительного устройства, см3: для мод. 5321
40
Дополнительная погрешность измерения, вносимая разделителями, соединенными с измерительными устройствами, не должна превышать +1% нормирующего устройства.

Температура измеряемой среды на входе разделителя РМ5321 должно соответствовать температурному диапазону от -30С до + 60С.

Примечание. Разделители всегда применяются с соединительным рукавом, если температура измеряемой среды на входе разделителя выше температуры, установленной для работы измерительного устройства.


Материал деталей разделителей, контактирующих с измеряемой средой:
мембрана: сплав 36НХТЮ
фланец, корпус: ст. 12Х18Н10Т


Длина соединительного рукава, м: 2,5
По специального заказу длина рукава может быть увеличена до 10 м.

Масса разделителей, кг, не более:
  для мод. 5321 3,0
