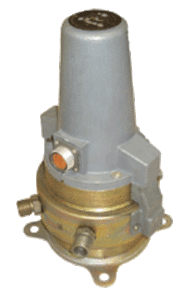

ДМ3583, ДМТ-3583 М, ДМТ-3583 М2, ДМТ-3583 МЗ, ДМТ-3583 М-Ех

КИП

Код: [183]



Описание

Дифманометр ДМ-3583М предназначены для преобразования разности давлений в выходные унифицированный сигнал взаимной индуктивности с линейной зависимостью.

ДМ-3583М, ДМТ-3583М2, ДМТ-3583МЗ, ДМТ-3583М-Ех предназначены для преобразования разности давлений в выходные унифицированные сигналы постоянного тока с линейной зависимостью.

Преобразователь ДМТ-3583М11 предназначен для:
преобразования разности давлений в выходные унифицированные сигналы постоянного тока с линейной зависимостью; индикации значения разности давлений на цифровом электронном табло.

Преобразователь ДМТ-3583М 12 предназначен для:
преобразования разности давлений в выходные унифицированные сигналы постоянного тока с квадратичной зависимостью; интегрирования расхода во времени с цифровым отсчетом результата интегрирования электромеханическим счетчиком (СИ-206); индикации значения разности давлений или значения расхода на цифровом электронном табло (в зависимости от положения тумблера).

Преобразователи применяются в системах контроля, регулирования и управления технологическими процессами при измерении: расхода жидкости, газа или пара по разности их давлений в сужающих устройствах; разности вакуумметрических или избыточных давлений; уровня жидкости по давлению гидростатического столба, находящегося под атмосферным, избыточным или вакуумметрическим давлениями.

Преобразователи ДМТ-3583М, ДМТ-3583М2, ДМТ-3583М-Ех, ДМТ-3583М11, ДМТ-3583М12 имеют возрастающую характеристику выходного сигнала, а преобразователь ДМТ-3583МЗ имеет убывающую характеристику выходного сигнала.

Преобразователи ДМТ-3583М, ДМТ-3583МЗ состоят из:
преобразователя ДМ-3583М; блока преобразования и линеаризации БПЛ, который может быть одно— (БПЛ-1к) или двухканальным (БПЛ-2к) и работать, соответственно, с одним или двумя преобразователями ДМ-3583М.

Преобразователь ДМТ-3583М2 представляет собой преобразователь ДМТ-3583М, в котором составные части (ДМ-3583М и БПЛ-1 к) выполнены в едином конструктиве.

Преобразователь взрывобезопасного исполнения ДМТ-3583М-Ех состоит из: преобразователя ДМ-3583М-Ех, который устанавливается во взрывоопасных зонах всех классов, где могут образовываться взрывоопасные смеси паров и газов категории IIА; блока БПЛ-1к-Ех (с видом взрывозащиты «искробезопасная электрическая цепь» уровня «ib»), который устанавливается вне взрывоопасных зон.

Примечание: ДМ-3583М-Ех и БПЛ-1к-Ех отдельной поставке не подлежат.
Преобразователь ДМТ-3583М 11 состоит из: преобразователя ДМ-3583М; микропроцессорного блока БМ1.

Преобразователь ДМТ-3583М12 состоит из: преобразователя ДМ-3583М; микропроцессорного блока БМ2

Параметры ДМ-3583М ДМТ-3583М
Верхняя граница измерения кПа 1,6;2,5;4;6,3;10;16;25;40;63;100;160;250;400;630
Гранично допустимое рабочее избыточное давление, МПа 16;25

Выходной сигнал , мГн

                                  мА

0-10

-

-

0-5, 0-20, 4-20

 Граница допустимой погрешности %  +/- 1
 Потребляемая мощьность ВА  1,5 10

 Условия эксплуатации  температура С ДМ3583М

                                                                     БПЛ

  -30+50

5-50

 Относительная влажность % ДМ3583

        БПЛ

до 95

до 80

 Габаритные размеры мм , ДМ3583

                                              БПЛ

180*192*302

80*160*348

 Вес кг, 12   15
