ДМ2005Сг, ДВ2005Сг и ДА2005Сг

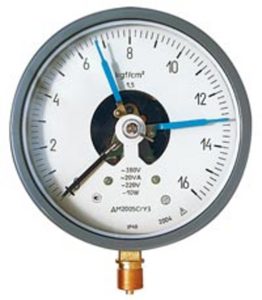

Манометр ДМ2005Сг — выпускается с 90х по 2000е года
Манометр ЭКМ — выпускался до 90х годов.

ТУ 4212-040-00225590-2001 предназначены для измерения избыточного давления различных сред и управления внешними электрическими цепями от сигнализирующего устройства прямого действия.
Основные технические характеристики
• Пределы показаний прибора: от 0 до 1; 1,6; 2,5; 4; 6; 10; 16; 25; 40; 60; 100; 160; 250; 400; 600; 1000; 1600 кгс/см2 По заказу приборы поставляются в единицах измерения кПа, МПа
• Диаметр корпуса 160 мм
• Класс точности приборов 1,5
• Степень защиты IP40 (по заказу IP53)
• Масса приборов не более 1,6 кг
• Средний срок службы 10 лет
• Материалы деталей:
o корпус: сталь, алюминиевый сплав
o стекло: литое
o трубчатая пружина: медный сплав, железоникилиевый сплав
o держатель: медный сплав
o механизм: бронза, нержавеющая сталь
• По устойчивости к климатическим воздействиям приборы имеют исполнение У3, а также исполнение Т3 по ГОСТ 15150-69 (но для работы при температуре от —50 до +60 °С)
• Приборы выдерживают воздействие вибрации в диапазоне частот от 5 до 35 Гц с амплитудой 0,35 мм (группа L1 по ГОСТ 12997-84)
• Приборы изготавливаются с резьбой присоединительного штуцера М20*1,5-8g, G1/2-B, R1/2

Параметры сигнализирующего устройства для сигнализирующих манометров
• Сигнализирующее устройство по подключению внешних цепей имеет четыре варианта исполнения по ГОСТ 2405-88:
o III — два размыкающих контакта: левый указатель (min) — синий, правый (max) — красный.
o IV — два замыкающих контакта: левый указатель (min) — красный, правый (max) — синий.
o V — левый контакт размыкающий (min), правый замыкающий (max) — оба указателя синие.
o VI — левый контакт замыкающий (min), правый размыкающий (max) — оба указателя красные. Примечание: По заказу потребителя сигнализирующее устройство может изготовляться с магнитным поджатием контактов для любого из выше указанных исполнений.
• Напряжение внешних коммутируемых цепей:
o 380 В (включая 24; 27; 36; 40; 110; 220В) — для цепей переменного тока;
o 220 В (включая 24; 27; 36; 40; 110В) — для цепей постоянного тока
• Разрывная мощность контактов для сигнализирующего устройства:
o со скользящими контактами — 10 Вт постоянного тока и 20 В•А переменного тока;
o с магнитным поджатием контактов — 30 Вт постоянного тока и 50 В•А переменного тока
• Значение коммутируемого тока:

o для сигнализирующего устройства со скользящими контактами — от 0,02 до 0,5 А;
o для сигнализирующего устройства с магнитным поджатием контактов — от 0,01 до 1 А
• Предел допускаемой основной промышленности срабатывания сигнализирующего устройства:
o для сигнализирующего устройства со скользящими контактами 2,5%
o для сигнализирующего устройства с магнитным поджатием контактов 4%

ДМ2005Сг стандартное исполнениекорпус без фланца.
