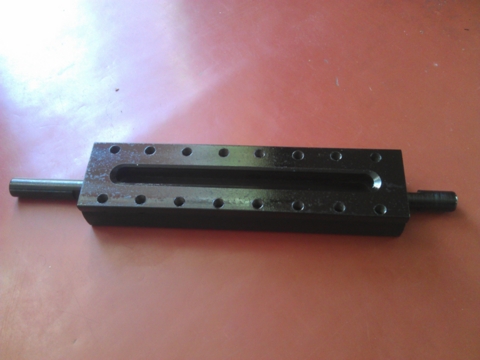

Рамка указателя уровня 12с11бк

Измерения и сигнализации уровня

Код: [204]



Описание



Указатель уровня жидкости 12c11бк

Для контроля уровня воды в паровом котле применяют водоуказательные приборы такие как 12c11бк либо кварцевую трубку.
Каждый паровой котел должен иметь не менее двух водоуказателей. У котлов паропропзводптельностью менее 0,7 т/ч разрешается устанавливать один водоуказатель и два пароводопробных крана, один из которых помещают на низшем уровне воды в котле, т. е. на 100 мм выше разделительной линии, другой — на низшем. Указатель уровня жидкости 12c11бк устанавливают практисески у каждого парового котла, различных резервуарах и сосудов для пара, воды, воздуха, углеводородов (нефтепродукты, газ) и других не агресивных сред с температурой до 250С. Его предначение — контроль за уровенем воды в котле. Также рамки могут изготавливатьсяпо спецзаказу с нержавеющей стали или дополнительно цинковаться.

Указатели уровня жидкости 12c11бк устанавливаются для контроля за уровнем на котлах, аппаратах и резервуарах для воды, воздуха, природного газа, пара и других жидких и газообразных неагрессивных сред с рабочей температурой до 250oС и рабочим давлением до 2,5 МПа (25 кгс/см2). Присоединительный диаметр 20 мм, диаметр условного прохода 8 мм. Аналог указателя уровня жидкости 12с11бк это 12кч11бк.

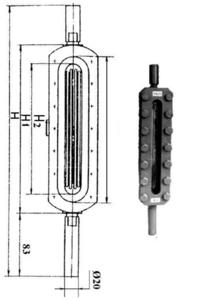

Номер рамки Ду, мм Рн. атм. Н. мм Н1. мм Н2. мм Масса кг.
 №2  20  25 300  162  124  3,0
 №4  20  25  360  224  174  4,2
 №5  20  25  390  254 204  4,7
 №6  20  25  420  284  234  5,4
 №8  20 25  490  354  304  6,6
