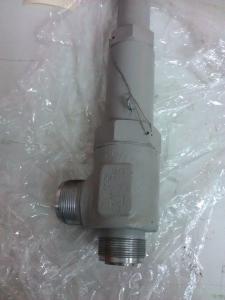

Клапан предохранительный 17с11нж
Клапаны предохранительные малоподъемные пружинные цапковые 17с11нж предназначены для
автоматического выпуска рабочей среды при превышении рабочего давления в контролируемых трубопроводах и агрегатах. Клапаны герметичны
по отношению к внешней среде.
Клапана 17с11нж применяют для таких рабочых сред: – фреон и другие газообразные или жидкие среды, нейтральные по отно-
шению к углеродистой стали.
Клапан 17с11нж является аналогом 17б5бк (УФ55105) и применяется на котлах Е1/9
Технические характеристики
Наименование параметра | Показатель | |
Условный проход Ду, мм | 15 | 25 |
Рабочее давление, МПа |
0,2-0,4 0,4-0,8 0,8-1,6 |
|
Температура рабочей среды, С | -40+150С | |
Температура окружаещей среды, С | -40 +50 | |
Коэффициент пропускной способности | 0,27 | 0,26 |
Коэффициент расхода | 0,03 | 0,01 |
Испытуемое давление на прокладочное соединение, МПа | 1,7 | |
Среда для испытания | воздух | |
Присоединительные размеры, мм | М36*2 | М48*2 |
Масса, кг. | 2,8 | 5,7 |
Материалы корпуса | сталь 35 ГОСТ 1050-74 | |
золотник и кольца | 20х13, 30х13, ГОСТ 5632-72 | |
шток и втулки | сталь 20х13 | |
стакан и колпак | сталь 45 | |
Пружына клапана Ду 15 -25 | проволока 20 ГОСТ 9389-75 | |
Прокладка | фторопласт |
