Kлапа 17ч3бр (17ч18бр)

Предохранительные клапана

Код: [188]



Описание

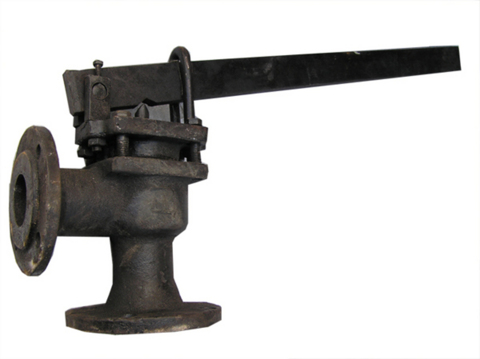

Клапан предохранительный фланцевый рычажно-грузовой 17ч3бр (17ч18бр) применяется на стационарных котлах и различных резервуарах или трубопроводах. Присоединительные фланцы у клапана 17ч3бр (17ч18бр): входной на Ру16 и выходной на Ру6.  При настройки клапана, продувку производят подъемом рычагов вручную.
Предохранительный клапан 17ч3бр(17ч18бр) — автоматическое устройство для сброса давления, приводимое в действие статическим давлением, при возникающим перед клапаном, выполняется полный подъемом золотника за счет динамического действия выходящей из сопла струи сбрасываемой среды. После окончания сброса среды давление снижается до величины, меньшей чем при начале срабатывания клапана (давление закрытия). Предохранительный клапан автоматически закрывается и остается закрытым до тех пор, пока в системе трубопроводов вновь не увеличится давление выше допустимого. Основной характеристикой предохранительного клапана является давление срабатывания и его пропускная способность, т. е. количество сбрасываемой среды в единицу времени при открытом клапане. По виду нагрузки предохранительные клапаны делятся на грузовые (рычажные), у которых воздействие на золотник осуществляет груз непосредственно или через рычаг, и на пружинные, в которых давлению среды на золотник противодействует сила пружины

Клапана однрычажные 17ч3бр (17ч18бр) выпускают таких диаметром: Ду 25, 40, 50, 80, 100 мм

Рабочая среда: вода, пар, жидкие и газообразые среды нейтральные к чугуну.

Рабочее давление до 16 кгс/см2

Температура рабочей среды до 225С
Масса : 4.6,  8.9,  16,  31,  49кг
