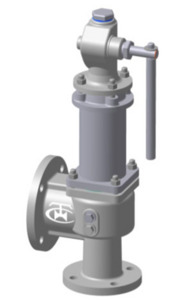

Клапан СППК4 и СППК4Р

Предохранительные клапана

Код: [189]



Описание

Клапан пружинный предохранительный СППК описание:
Клапана СППК это сбросные предохранительные подпружиненые клапаны предназначены для защиты различного промышленного оборудования от недопустимого превышения установленного рабочего давления в рабочих циклах. Клапан СППК применяюбтся в промышленных резервуарах, водогрейных, паровых и других котлах, технических емкостях и трубопроводах для предотвращения аврийных ситуаций. Клапан автоматического сброса рабочей среды в атмосферу (газ, пар) или отводящий трубопровод (жидкость)при привышение заданного давления. После снижения давления до нужного предела технического процеса, предохранительный клапан прекращает сброс. Расчет пропускной способности клапана производится по ГОСТ 12.2.085.

Условный проход мм. Давление кгс/см2
25 40, 100, 160
50 16, 40, 63, 160
80 16, 40, 63, 160
100 16, 40, 63, 160
150 16, 40
200 16




Предохранительные клапаны СППК изготавливаются восновно из стали марок 20Л, 20ГЛ, 12Х18Н9ТЛ, 12Х18Н12М3ТЛ с фланцевым соединением, для принудительного открытия (СППК4) либо без него(СППК4Р). Предохранительные сбросные клапаны применяют для жидкой и газообразной, химической или нефтяной рабочих сред нейтральных к используемым материалам. Герметичность соответствует ТУ 3742-004-07533604-95.

Давление закрытия клапанов - Рз не менее 0,8 Рн.

Рн - давление настройки (наибольше, избыточное давление на входе в клапан, при котором обеспечивается заданная герметичность в затворе). Давление полного открытия клапанов равно:

Рн+0,5 кгс/см2 - при давлении настройки от 0,5 до 3 кгс/см2;
1,15 Рн кгс/см2 - при давлении настройки свыше 3 кгс/см2 до 60 кгс/см2; -

1,1 Рн кгс/см2 - при давлении настройки свыше 60 кгс/см2.
