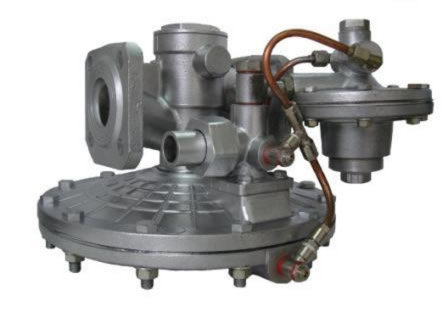

Регулятор РДБК-1-50

Регуляторы давления

Код: [134]



Описание

Регулятор давления газа РДБК-1-50 предназначены для установки в ГРП, ГРУ. Регулятор обеспечивает снижение входного давления и автоматически поддерживает его на заданном уровне в независимости от росхода газа потребителями и изменение входного давления. Регулятор соответствует климатическому исполнению У2 ГОСТ 15150-69 с температурным режымом от -45С до +40С.

Регулятор давления газа РДБК-1-50 выпускаются с такими диаметрами седла как 25, 35мм.

Основные технические характеристики

Наименование параметра или размера Значение для типа или исполнения
РДБК 1-50/25 РДБК 1-50/35
Диаметр условного прохода 50
Максимальное входное давление, МПа(кгс/см2) 1,2 (12)

Диапазон насторойки выходного давления МПа (кгс/см2)

РДБК-1

РДБК-1П



0,001-0,06 (0,01-0,6)

0,03-0,6 (0,3-6,0)

Диаметр седла, мм 25 35

Габаритные размеры, мм

строительная длина

ширина

высота



230

466

278

Фланци по ГОСТ 12817-80 МПа 1,6
Масса кг, 18



Пропускная способность Q м3/ч регуляторов РДБК 1-50

Марка  Рвх, МПа
 0,05 0,1

0,2

0,3 0,4 0,5 0,6 0,7 0,8 0,9 1,0 1,1 1,2
РДБК 1-50/25  216 320 450 546 745 890 1032 1190 1330 1485 1630 1785 2130
РДБК 1-50/35  630 900 1360 1816 2270 2724 3178 3632 4086 4541 4995  5736  6500
