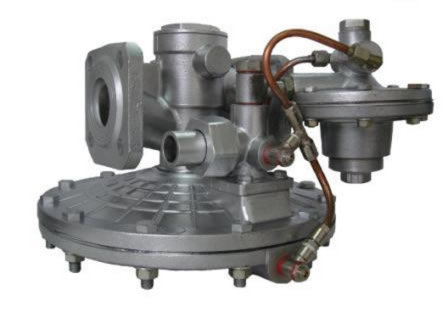

Регулятор РДБК-1-100

Регуляторы давления

Код: [136]



Описание

Регулятор давления газа РДБК-1-100 предназначены для установки в ГРП, ГРУ. Регулятор обеспечивает снижение входного давления и автоматически поддерживает его на заданном уровне в независимости от росхода газа потребителями и изменение входного давления. Регулятор соответствует климатическому исполнению У2 ГОСТ 15150-69 с температурным режымом от -45С до +40С.

  ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

 Наименование параметра или размера

Значение для типа или исполнения
РДБК 1-100/50 РДБК 1-100/70
 Диаметр условного прохода входного фланца, Ду, мм 100
 Максимальное входное давление, МПа (кгс/см2)  1,2 (12)
 Диаметр седла, мм 50 70

 Диапазон насторйки выходного давления, МПа (кгс/см2)

РДБК-1

РДБК-1П



0,001-0,06 (0,01-0,6)

0,03-0,6 (0,3-6,0)

 Габаритные размеры, мм

строительная длина

ширина

высота



350

537

450

 Фланци по ГОСТ 12817-80 на условное давление, МПа
1,6
 Масса кг.
65





Пропускная способность Q м3/ч регуляторов РДБК 1-100



Марка Рвх, МПа
0,05 0,1 0,2 0,3 0,4 0,5 0,6 0,7 0,8 0,9 1,0 1,1 1,2
РДБК 1-100/50 1025 1408 2127 2836 4236 5743 6700 7657 8614 9570 10528 14450 12440
РДБК 1-100/70 2050 2816 4254 5672 8571 11485 13400 15313 17227 19140 21056 22900 24880
