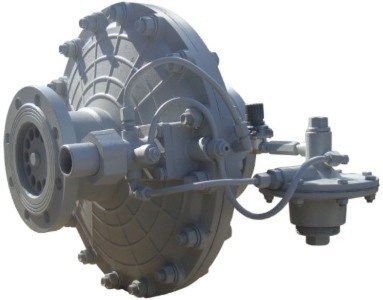

Регулятор прямоточный РДП-100

Регуляторы давления

Код: [138]



Описание

Регулятор давления газа прямоточный РДП 100 с условным проходом Ду=100.

 РДП-100 предназначен для понижения из высокого или среднего давления газа, и постоянно поддержания выходного давления газа на заданном уровне не зависимо от потребления и колибания входного давления.

Применяется РДП 100 в системах газоснабжения промышленных, сельскохозяйственных и коммунально-бытовых объектов.
 РДП 100 соответствует климатическому исполнению УХЛ-2 ГОСТ 15150-69.

Регулятор рассчитан на работу при температуры окружающей среды от -40°С до + 60°С.

Максимальное входное давление 1,2 МПа

Диапазон настройки РДП-100Н от 0,001-0,06МПа

Диапазон настройки РДП -100В от 0,03-0,6МПа

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Наименование параметра или размера Значение для типа или исполнения
РДП-100Н РДП-100В

Диаметр условного прохода входного фланца,

Ду, мм

100
Максимальное входное давление, МПа (кгс/см2) 1,2 (12)
Диапазон настройки выходного давления, МПа 0,001-0,06 0,03-0,6

 Пропускная способность при входном давлении

0,1 МПа, м3/ч

0,3 МПа, м3/ч

0,6 МПа, м3/ч

1,2 МПа, м3/ч



4200

8200

14800

28000

 Габаритные размеры, мм, не более

длина

ширина

высота



350

476

593

 Присоединение фланцевое
ГОСТ-12820
 Масса, кг, не более
45
