Регуляторы РДУК старого образца

Регуляторы давления

Код: [139]



Описание

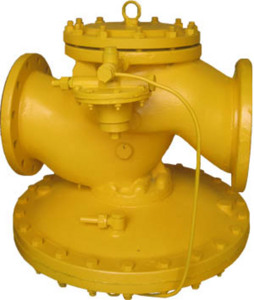

Регуляторы давления универсальные Казанцева типа РДУК2 Ду 50 с седлом 35мм, Ду100 с седлами 50 и 70мм, Ду200 с седлами 105 и 140мм.

Сертификат соответствия № РОСС UA. НО03.В01700.

Предназначен для снижения подающего давления газа и поддержанея на заданом уровне на выходе с ГРП систем газоснабжения городских и сельских населенных пунктов в газорегуляторных установках ГРУ промышленных и комунально-бытовых предприятий.

Для нормальной работы регулятора при отрицательных температурах газ не должен содержать влагу во избежание выпадения конденсата и обмерзания оборудования и выхода из строя узла регулировки давления.

Регулятор соответствует климатическому исполнения У2 ГОСТ 15150-69 и работает в температурном режиме от -45С до +40С.

Регуляторы изготовляют в двух вариантах:

- на низкое выходное давление;

- навысокое выходное давление.

Технические характеристики

Наименование параметра или размера Величины по типам исполнениям
РДУК2-50Н РДУК2-50В РДУК2-100Н РДУК2-100В РДУК2-200Н РДУК2-200В
 Максимальное давление газа на входе, МПа   1,2   1,2   1,2
 Диаметр условного прохода, мм   50   100   200
 Диаметр седла, мм   35  50 70  50 70  105 140  105 140
 Регулируемое выходное давление, кгс/см2  0,005-0,6  0,6-6  0,005-0,6  0,6-6  0,005-0,6  0,6-6
 Максимальная пропускная способность при температуре 20С плотности газа 0,73 кг/м2, м3/ч   6000   10500   50000
 Точность поддержания выходного давления, %   +/-10   +/-10   +/-10

 Габаритные размеры, мм, не более

-строительная длина

-высота

-ширина





 230

282

364





 350

440

464





 600

680

650

 Масса, кг, не более   43   92   282
