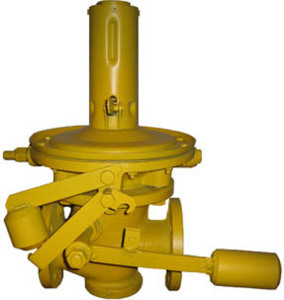

Запорные клапаны ПКН и ПКВ

Регуляторы давления

Код: [40]



Описание

Запорные клапаны ПКН и ПКВ являются полуавтоматическими запорными устройствами, предназначенными для герметичного перекрытия подачи неагрессивных углеводородных газов.


ПКН и ПКВ имеют условный проход 50, 100 и 200 мм и выпускаются низкого (ПКН) или высокого (ПКВ) контролируемого давления. Вид климатического исполнения соответствует УЗ ГОСТ 15150 (от —40оС до +40оС).

Автоматическое закрытие запорного клапана ПКН или ПКВ происходит при выходе контролируемого давления за установленный верхний и нижний пределы настройки. Открытие клапана производится вручную. Произвольное открытие клапана ПКН (ПКВ) исключено.

Выпускается модификация запорных клапанов ПКН и ПКВ — предохранительные запорные клапаны с электромагнитным исполнительным механизмом марок ПКНэ и ПКВэ.
Клапаны ПКНэ и ПКВэ с электромагнитным исполнительным механизмом являются модификацией предохранительных запорных клапанов ПКН и ПКВ.


Запорные клапаны ПКНэ и ПКВэ предназначены для герметичного перекрытия подачи неагрессивных углеводородных газов в системах автоматического управления газоиспользующими устройствами. Соединение с трубопроводом — фланцевое (по ГОСТ 12817).

Дистанционное перекрытие потока газа осуществляется путем подачи напряжения срабатывания 220В на электромагнитный исполнительный механизм, при этом якорь исполнительного механизма приводит в движение коромысло, выводя его из зацепления со штифтом молотка. В результате электромагнитный клапан оказывается перекрытым.
