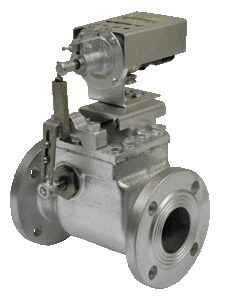

Клапан электромагнитный КПЭГ

Регуляторы давления

Код: [42]



Описание

Клапаны запорные газовые электромагнитные КПЭГ предназначены для прекращения подачи газа в системах автоматического управления газоиспользующими устройствами не во взрывоопасных помещениях.

Клапаны автоматически закрываются при отключении напряжения.

Клапаны запорные газовые электромагнитные КПЭГ изготавливаются с условным проходом DN 25 мм, DN 100 мм с рычагами, расположенными слева (основное исполнение) или справа (исполнение — 01) по ходу газа.

Контролируемая среда — природный газ по ГОСТ 5542-87.

Вид климатического исполнения УХЛ 3 ГОСТ 15150-69 с температурой окружающего воздуха от минус 30 до плюс 45°С при изготовлении корпусных деталей из алюминиевых сплавов и от минус 15 до плюс 45°С при изготовлении корпусных деталей из серого чугуна.

Класс герметичности затвора — А по ГОСТ 9544-93.

Запись при заказе клапанов соответственно исполнению:

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ



Наименование параметра, размера Значение исполнение
КПЭГ-25 КПЭГ-50 КПЭГ-100
Рабочее давление на входе, МПа, не более 1,2
Условный проход, Ду, мм 25 50 100
Тип привода Электромагнитный
Время срабатывания, сек., не более
1
 Вид тока
Постоянный и переменный
 Частота, Гц.
50
 Потрябляемая мощность, Вт., не более
18,5 (40)
 Напряжение питание, В.
24-220
 Присоединение
Фланцевое по ГОСТ 12817-80
 Строительная длина, мм. 160  230 350

 Габаритные размеры, мм, не более

ширина

высота



200

320



 200

300



246

435

 Масса, кг.  5 8 32
