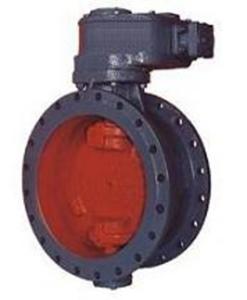

Затвор чугунный фланцевый

Затвор поворотный дисковый фланцевый 32ч926р, 32с326р изготавливають диаметрами Ду=400-1200мм

Затвор дисковый чугунный фланцевый 32ч926р, 32ч326р применяется для перекрытия или регулирования потока рабочей среды на трубопроводах, транспортирующих холодную и горячую воду, морскую воду, воздух, гликолевые смеси, не агрессивные среды температурой до +100°С (питьевая вода до +50°С) и давлением не выше 1,0 МПа. Применяются на трубопроводах в системе ЖКХ для подачи холодной, горячей воды, теплоносителя; магистральных трубопроводах.

Основные детали затвора 32ч926р и 32ч326р изготовлены из чугуна. Мягкое уплотнение диска резиновым уплотнителем. Установочное положение на трубопроводе допускается любое, рабочая среда подается на запорный диск со стороны вала. Присоединение затвора на трубопроводе фланцевое. Затвор 32ч926р и 32ч326р может быть использован как запорный элемент трубопровода или как регулирующая арматура, в этом случае диск устанавливается в промежуточном положении. Затвор 32ч926р и 32ч326р имеет малый строительный размер и не имеет застойных зон, обладает малым гидравлическим сопротивлением, оказывает меньшее давление на трубопровод чем задвижка аналогичного диаметра и легче ее, плюс стоимость значительно дешевле. Все эти факторы говорят в пользу применения затворов 32ч926р и 32ч326р вместо аналогичных задвижек, особенно на трубопроводах большого диаметра.

Материал корпуса - чугун. Уплотнение диска резиновое. Антикоррозионное покрытие корпуса специальным эпоксидным полимерным средством.

Технические характеристики

 Присоединение к трубопроводу - фланцевое по ГОСТ 12815-80.
Рабочая среда - вода.
Температура рабочей среды - до +100°С.
Температура окружающей среды - не ниже -15°С.
Герметичность затвора - по классу "D" ГОСТ 9544-93.
Корпусные детали изготавливаются из чугуна СЧ 20 методом литья.
Климатическое исполнение - У1 или Т1 по ГОСТ 15150.
Затворы 32ч326р - с ручным управлением; 32ч926р - под электропривод.
